Wofür ist das dünne grün-gelbe Kabel | VW TRANSPORTER T5 Kasten

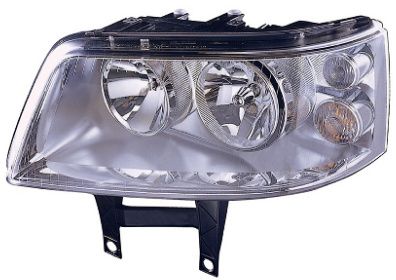

Hallo Community, Kann mir einer von euch sagen, wofür das dünne, Grün-Gelbe Kabel ist? Das liegt unter den Lenkstock. Ich habe nämlich bei meinem Trapo von H4 auf H7 Scheinwerfer gewechselt. Leider hatte ich zuerst das dünne Kabel angeklemmt, logischerweise ohne Erfolg. Trotzdem wurde dabei irgendwas betätigt, ich weiß leider nicht was. Ich möchte gerne kontrollieren, ob dieses noch einwandfrei funktioniert. Danke für eure Hilfe

VW TRANSPORTER T5 Kasten (7HA, 7HH, 7EA, 7EH)

METZGER Schalter, Hauptlicht (0916405)

BOSCH Glühlampe, Fernscheinwerfer (1 987 301 001)

METZGER Schalter, Hauptlicht (0916404)

HERTH+BUSS ELPARTS Blinkgeber (75605096)

Mehr Produkte für TRANSPORTER T5 Kasten (7HA, 7HH, 7EA, 7EH)

Buchhalter07.04.24

Masse?

Antworten

Wilfried Gansbaum07.04.24

Signalleitung von Generator und Batteriesensor hat klassischerweise die Farbe. Das geht da mMn nicht her. Guck mal an welche Stecker das geht, dann kann ich mehr rausfinden

Antworten

Peter TP07.04.24

Schaltplan ansehen. Im App Store Siehe Bild

Antworten

Manfred Wettling07.04.24

Das ist Ge/Gn Grundfarbe Gelb und hat die Funktion 56b - Abblendlicht. Der geht im Kabelbaum unter dem Lenkstockschalter zum kombinierten Schalter für Lichthupe/Umschaltung Abblendlicht/Fernlicht auf Pin 40 am 41-poligen Stecker.

Antworten

Ano Nym07.04.24

Buchhalter: Masse? 07.04.24

Masse ist braun im KFZ Bereich

Antworten

Bernd Frömmel07.04.24

Ano Nym: Masse ist braun im KFZ Bereich 07.04.24

Nicht zwingend.....die Franzosen spielen da z.B. nicht immer mit Aber zum eigentlichen Problem, warum wurde bei Umrüstung auf LED ein Kabel durchgeknipst? Ich würde das erst mal wieder verbinden..... Wurde neue Scheinwerfer verbaut oder nur LED Lampen (Osram/Philips)?

Antworten

Jonny Aslan07.04.24

Das Kabel wurde durchgeknippst, um eine Verbindung zum Lichtschalter herzustellen, damit die H7 Abblendlicht und h1 Fernlicht, parallel laufen. Wie gesagt wurde von H4 auf H7 gewechselt Es geht aber auch nicht um die dicke Leitung, sondern um die dünne, die auf dem Bild in Takt ist.

Antworten

Jonny Aslan07.04.24

Manfred Wettling: Das ist Ge/Gn Grundfarbe Gelb und hat die Funktion 56b - Abblendlicht. Der geht im Kabelbaum unter dem Lenkstockschalter zum kombinierten Schalter für Lichthupe/Umschaltung Abblendlicht/Fernlicht auf Pin 40 am 41-poligen Stecker. 07.04.24

Für das 1,5mm2 Kabel ist das korrekt, wie gesagt ich frage aber für das kleinere.

Antworten

Manfred Wettling07.04.24

Jonny Aslan: Für das 1,5mm2 Kabel ist das korrekt, wie gesagt ich frage aber für das kleinere. 07.04.24

Da gibt es nur ein kleineres 1,0mm². Das geht auf Sicherung SB4 und nach der Sicherung als gelb/grau für die Leichtweitenregulierung.

Antworten

Jonny Aslan07.04.24

Manfred Wettling: Da gibt es nur ein kleineres 1,0mm². Das geht auf Sicherung SB4 und nach der Sicherung als gelb/grau für die Leichtweitenregulierung. 07.04.24

Vielen Dank!

Antworten

Dieter Beck08.04.24

Jonny Aslan: Das Kabel wurde durchgeknippst, um eine Verbindung zum Lichtschalter herzustellen, damit die H7 Abblendlicht und h1 Fernlicht, parallel laufen. Wie gesagt wurde von H4 auf H7 gewechselt Es geht aber auch nicht um die dicke Leitung, sondern um die dünne, die auf dem Bild in Takt ist. 07.04.24

Hallo das hört sich nicht gerade stvo konform an ,das fernlicht darf nicht immer mit leuchten mit dem abblendlicht .

Antworten

Ano Nym08.04.24

Bernd Frömmel: Nicht zwingend.....die Franzosen spielen da z.B. nicht immer mit Aber zum eigentlichen Problem, warum wurde bei Umrüstung auf LED ein Kabel durchgeknipst? Ich würde das erst mal wieder verbinden..... Wurde neue Scheinwerfer verbaut oder nur LED Lampen (Osram/Philips)? 07.04.24

Die Franzosen bauen ja auch keine Autos....gilt nur für KFZ😂😂😂😂😂

Antworten
