[Aktiv] Schaltplan passt nicht / Sicherung brennt durch | CITROËN BERLINGO MULTISPACE

Question

CITROËN BERLINGO MULTISPACE (B9): Hallo zusammen,
das Auto ist ursprünglich einfach während der Fahrt ausgegangen. Es wurde festgestellt, dass die Sicherung F5 (15A) im Motorraum Sicherungskasten defekt ist. Es sollte das Motorsteuergerät defekt sein. Die Kosten (ca. 2500,-) würden aber den Rahmen sprengen. Das Auto selber steht aber gut da. Definitiv erhaltenswert. Das Problem, das ich habe, ist, dass der Schaltplan zum Auto irgendwie nicht passt. Die Pumpe soll z.B. an Pin 3 und 4 angesteuert werden. Kabelmäßig aber an 1 und 2. Irgendwie komme ich nicht weiter! Im Fahrerraum Sicherungskasten kommt mir ein dickes schwarzes Kabel (geschaltet 12) entgegen, wo ich nicht weiß, wo es hin kommt. Die Werkstatt hatte den Sicherungskasten im Fußraum ausgebaut.

Vielleicht kann mir ja jemand helfen.

Danke im Voraus.

Answer

Was steht denn in der Bedienungsanleitung zu der Sicherung?
Und welche Sicherungsstärke (Ampere) gehört in diesen Sicherungssteckplatz laut Bedienungsanleitung?

Answer

Die Sicherung F5 ist für die Kraftstoffpumpe. Mit daran hängt die Heizung der Kurbelgehäuseentlüftung. Diese Heizung oder die Zuleitung hat wahrscheinlich einen Kurzschluß.

Siehe auch gleiches Problem am 24.04.2024

Answer

Es war am 22.04.2024

Answer

Wenn ich die Heizung anstecke bleibt das Problem.
Da die Heizung nicht auf dem Schaltplan zu finden ist Frage ich mich. Wo ich die Auspinnen kann zum Messen.

Answer

Das dicke schwarze - wirkt das auf dich wie ein Origanalkabel oder hast du Andere nicht originale gesehen ?

Nicht das es ein Problem durch Bastelei eines Vorbesitzers ist.

Answer

Das dicke schwarze Kabel ist Teil eines Kabelstrang der zu den Licht Bedienteilen geht. Es sieht original aus.
Von der Dicke könnte es ein Anschluss von einen Zigaretten Anschluss sein. Da ist aber keiner.
Es sieht wichtig aus.
In dem Radius, wo ich das Kabel eigentlich bewegen kann ist von der Lenksäule bis links zu den Lichtschaltern. Und nach vorne zu den Sicherungs Verteilerkasten. Da ist aber kein sichtbarer Platz dafür

Answer

Das ist die Sicherung für die Benzinpumpe und andere Motorkomponenten....
Im Schaltplan, den ich für das Auto habe, ist aber nur die Pumpe und das Motorsteuergerät eingetragen.

Answer

Ich habe das natürlich auch gelesen, aber ich müsste die Kabel ja Auspinnen.
Aber welches Kabel an welchen Stecker?

Answer

Ich glaube auch, das die Sicherung F5 gar nicht für die Kraftstoffpumpe da ist.
Wenn ich die Sicherung ziehe und danach die Zündung aktiviere, höre ich das ziepen der Pumpe. Wenn ich dann die Sicherung einsetze bleibt die Sicherung erstmal heile.
Starte ich dann, startet auch der Motor und stoppt sogleich ,weil die Sicherung durchbrennt.

Answer

Darf man hier Ausschnitte vom Schaltplan Posten?

Answer

Mit dem alten Sicherungskasten war es noch dubioser.
Da war die Sicherung schon defekt, wenn ich nur die Zentralverriegelung aktiviert habe.
Das ist nun nicht mehr
Ich vermute, dass die Werkstatt versucht hat größere Sicherungen einzusetzen und damit das ursprüngliche Steuergerät und den Sicherungskasten eliminiert haben.

Die Sicherung Blitz im Übrigen nicht auf sondern glimmt ins Nirvana.
Da es auf den Sicherungskasten einige Relais gibt gehe ich davon aus, dass der "Verbraucher" erst zugeschaltet wird.

Answer

Im Bild Mal der Sicherungskasten mit den Verbindungen zu den Multisteckern.
Die Sicherung hat kein Dauerplus!

Answer

Wenn die Sicherung nur wegglimmt, liegt kein Kurzschluss vor.  Die Belastung für die Sicherung ist zu hoch. Gründe hierfür sind eine zu kleine Sicherung. Vielleicht ist versehentlich mal eine zu kleine gesteckt worden. Oder ein Verbraucher zieht zu hohen Strom z.b. ein Motor, der zu schwer läuft oder einen windungsschluss hat.

Answer

Kann ich Ausschließen!
Die Pumpe verbraucht max. 1.5A
Es ist für 15A ausgelegt.
Es muss irgendwas sein, was mit dem Starten des Motors aktiviert wird.
Aber ohne vernünftigen Schaltplan ist das eben schwierig.

Answer

Das meine ich ja damit. Irgendwas wird zugeschaltet, was jetzt mehr Strom verbraucht als vorher. Innenraumlüfter, Zigarettenanzünder, ....

Answer

das ist der Plan, der mir zu Verfügung steht

Schaltplan passt nicht / Sicherung brennt durch | CITROËN BERLINGO MULTISPACE

ELRING Dichtungssatz, Kurbelgehäuse (390.440)

MAHLE Wärmetauscher, Innenraumheizung (AH 15 000S)

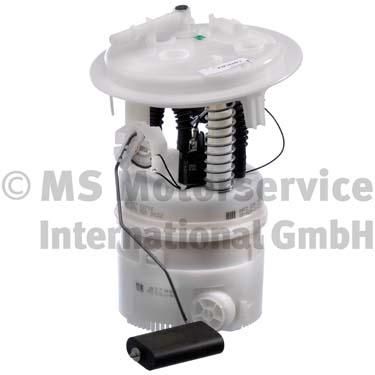

PIERBURG Kraftstoff-Fördereinheit (7.02701.44.0)
