[Aktiv] BI-Xenon Fernlicht & Lichthupe ohne Funktion | VW PASSAT B7 Variant

Question

VW PASSAT B7 Variant (365): Hey Leute,
Fernlicht & Lichthupe (beidseitig) komplett ohne Funktion. Beim betätigen der beiden Funktionen leuchtet das Symbol im Kombiinstrument auf. (Nebelscheinwerfer rechts auch ohne Funktion falls es wichtig für die Diagnose ist)
Der Rest funktioniert.
Über VCDS ausgelesen aber spuckt keine Fehler aus, bis auf das der Nebelscheinwerfer nicht funktioniert.
Im Kombiinstrument steht halt auch rechts Kurvenlicht und Nebelscheinwerfer ohne Funktion.

Meines Wissens nach wurde der rechte Scheinwerfer gewechselt.
Leute ich weiß echt nicht weiter.
Hoffe jemand kann mir schnell weiterhelfen.
Wäre euch mega dankbar für eure Unterstützung

Liebe Grüße 💪

Answer

Sicherungen und Relais schon geprüft?
Stecker an den Scheinwerfern kontrollieren.
Masseverbindungen kontrollieren.
Leuchtmittel in Ordnung?

Answer

Beim Bi Xenon funktioniert das Fernlicht mit dem Shutter. Also leuchtmittel funktioniert da das Abblendlicht ja auch problemlos funktioniert. Sicherung hab ich geprüft nur weiss ich nicht ob ein Relais für das Fernlicht zuständig ist. Da müsste ich mich schlau machen wenn dann welcher das wäre

Answer

Hast du einen Schaltplan?
Gucken ob das Signal für Fernlicht an den SW ankommt.
Wenn die an den Datenbus angeschlossen sind fällt mir nur ein die Steuergeräte mal online codieren und parametrieren zu lassen

Answer

Steuer doch mal mit VCDS die Scheinwerfer und den Shutter extra an.
Mit einer Stellglieddiagnose

Answer

Ein Schaltplan hab ich leider nicht.
Gemessen hab ich auch nichts. Dann muss ich mal schauen vielleicht hat jemand in meinem Kreis ein VCDS Gerät.

Answer

Ambesten die App Carmin Std runterladen mit Glück sind die Schaltpläne dabei

Answer

Schaltpläne gibt es die Carmin App, die man sich bei Appstore oder Playstore herunterladen kann. Sie ist kostenlos, und mit bisschen Glück ist dein Fahrzeug hinterlegt dort

Answer

Könnte aber auch sein das der lenkstockschalter defekt ist. Schon mal einen stellgleid test mit einem geeignet Diagnose Gerät gemacht?

Answer

Lenkstockschalter Rastet ein. Symbol des Fernlichts ist sichtbar auf dem Kombiinstrument

Answer

Hallo.
Der B7 mit Bi Xenon realisiert die Fernlichtschaltung beginnend vom Lenkstockschalter über das Lenksäulensteuergerät zum Bordnetzsteuergerät  vom diesem direkt auf den Scheinwerfer zur Blende für Abendlicht/Fernlicht.

Da bei dir beide nicht gehen fehlt dem Bordnetzsteuergerät schon mal wahrscheinlich das Signal vom Lenkstockschalter.

Da vom Bordnetzsteuergerät 2 verschiedene Kabel zu den Blenden gehen würde ich dieses fast ausschließen.

Meine Vermutung wäre eher das das Steuergerät für Lenksäulenelektronik einen Fehler hat.
Und das Signal nicht weiter schaltet zum Bordnetzsteuergerät.

Da auch keine Kommunikations Störungen vorhanden ist zur Lenksäulensteuergerät würde ich die Verkabelung auch fast ausschließen da sonst ein Bus Fehler vorhanden wäre.

Daher meine Vermutung Lenksäulensteuergerät defekt.

Wie oben schon geschrieben könnte man das mit einem Stellgliedtest überprüfen.

Answer

Vielleicht die Leuchtmittel defekt  ????

BI-Xenon Fernlicht & Lichthupe ohne Funktion | VW PASSAT B7 Variant

METZGER Kabelreparatursatz, Hauptscheinwerfer (2323011)

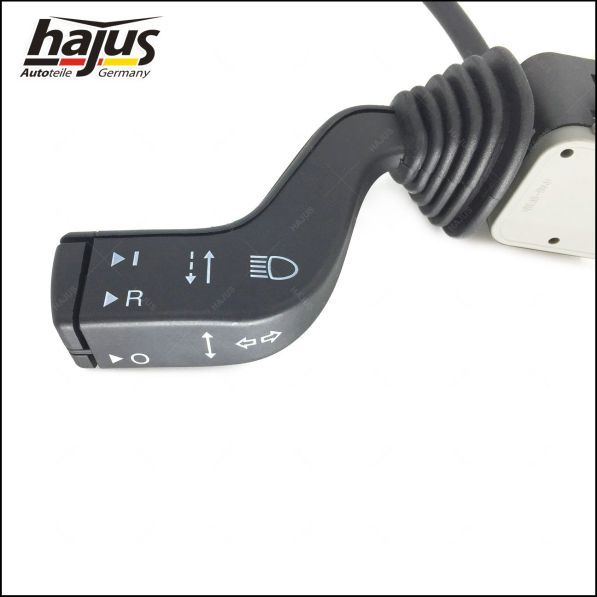

hajus Autoteile Blinkerschalter (9191164)
