[Frage] Anhängerkupplung | OPEL INSIGNIA A Sports Tourer

Question

OPEL INSIGNIA A Sports Tourer (G09): Hallo,
ich habe einen 2012er Opel Insignia A ST. Da meine schwenkbare Anhängerkupplung defekt war, habe ich eine abnehmbare verbaut. Nun steht der Anschluss der Steckdose bevor.
Kann mir jemand weiter helfen bzgl. der Kabelfarben und Belegungen der Kabel?
Vielleicht hat jemand einen Schaltplan für den Anhängerkupplungsstecker ?
Wenn ja, bitte an: fips200619@gmail.com

Vielen Dank schon einmal :)

Answer

Grüße,

was genau war an deiner Anhängerkupplung defekt? Wenn du eine ab Werk hattest, empfehle ich dir im Kofferraum links auf das Anhängermodul zuschauen und dann einen passenden Kabelbaum zukaufen. Rameder.de ist dort eine gute Adresse.

Answer

Die Anhängerkupplung hat nicht mehr in den vorgesehenen Positionen eingerastet und ist letztendlich komplett auseinander geflogen. Ebenso war der Bowdenzug und dessen Gehäuse komplett verrostet.

Mein Problem ist, dass ich die Anhängerkupplung am Freitag bräuchte, daher drängt die Zeit.

Answer

Na das ist nicht ganz so simple wie du denkst...es gibt da Herstellerspezifische E Sätze die je nach Anbieter unterschiedlich zu verkabeln sind.

Answer

Ich müsste halt nur wissen, welche Kabelfarbe am Originalkabelbaum für was zu zuständig ist.

Answer

Mein Schwiegersohn und ich haben eine abnehmbare montiert und die Verkabelung war ganz einfach.Für das gleiche Auto Es war ein Fahzeug spezifisches Kabelsystem von HAK
Die meiste Arbeit war es ein Kabel von hinten zum Sicherungskasten zu legen

Answer

Was ich nicht nachvollziehen kann die alte war doch nur mechanisch defekt, die
Steckdose kann doch die alte bleiben? Dann ist doch die verkabelung vorhanden?

Answer

Die Dose an sich war auch defekt, da sie aus dem Anhängerkopf gebrochen war und von der Kabeldurchführung nicht an den neuen Halter passte

Answer

Die Dose an sich war auch defekt, da sie aus dem Anhängerkopf gebrochen war und von der Kabeldurchführung nicht an den neuen Halter passte

Answer

Der Originale Kabelbaum liegt ja noch bis unter die Heckschürze. Mit fehlen bloß die Kabelfarben und deren dazugehörige Funktion (Blinker, Rückfahrlicht, ect.)

Answer

Warum lässt du die Elektrik für die Steckdose nicht einfach unberührt?
Da hast du doch schon alles sauber installiert...... 🤔

Answer

Messgerät oder Prüflampe nutzen.....
OE Kabelfarben findet man in Schaltplänen die nicht direkt von Opel sind für AZV meist nicht.....

Alte Steckdose wurde abgeschnitten oder sauber abgebaut?

Answer

Genau, Steckdose selbst ist ab, es liegen nur noch die Kabel.
Deswegen bräuchte ich eventuell den Schaltplan für die originalen Farben.

Answer

Das geht ganz einfach mit einer Probierlampe ausmessen die Kabel zb.blinker links Einschalten und schauen wo Strom ist das ist das Kabel für den Blinker u.s.w

Answer

Hatte ich ja auch schon geschrieben, hat er aber anscheinend überlesen....

Answer

Oh Entschuldigung, ja das habe ich wirklich überlesen.
Dann muss ich mal gucken, wo ich heute noch eine Prüflampe herbekomme.

Answer

Oh Entschuldigung, ja das habe ich wirklich überlesen.
Dann muss ich mal gucken, wo ich heute noch eine Prüflampe herbekomme.

Answer

Oh Entschuldigung, ja das habe ich wirklich überlesen.
Dann muss ich mal gucken, wo ich heute noch eine Prüflampe herbekomme.

Answer

War die defekte AHK denn Original von Opel oder hast du die auch selbst eingebaut?
Wenn du weißt welcher Hersteller das war, dann vielleicht bei dem auf der Seite mal schauen, oder die anschreiben.

Answer

Es war die originale schwenkbare von Opel

Answer

Prüflampe, eine 10W Lampe, 2 Stück Kabel, Lötkolben und Kabel an die Lampe anlöten.....

Answer

Hast eine Email!

Answer

Google...

Answer

Aber ganz ehrlich, auch mit Schaltplan würde ICH PERSÖNLICH immer noch mit Messgerät oder Lampe prüfen.
Also was Sold lieber TE.
Messgerät und/oder Prüflampe brauchst du eh.....

Answer

Sinnloser Kommentar 🫠

Anhängerkupplung | OPEL INSIGNIA A Sports Tourer

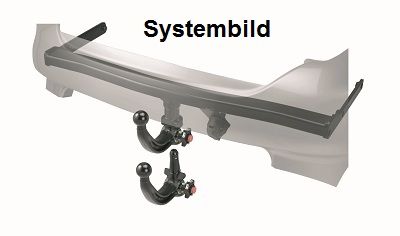

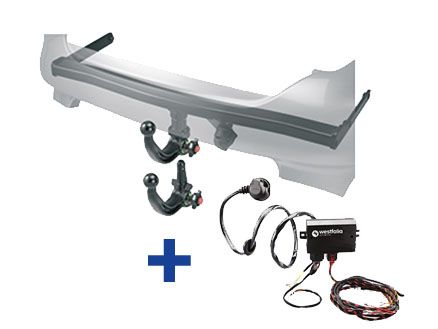

WESTFALIA Anhängevorrichtung (314342600001)
