VW: Guten Morgen,
langsam habe ich meine Käfer-Bodengruppe wieder zusammengeflickt…u.a. der Rahmenkopf war nur unten durch (typische Stelle), den habe ich wieder zu schweißen können.
Es ist aber an den miserablen Schweißarbeiten zu erkennen, dass er schonmal irgendwann neu kam. Jetzt habe ich vor dem Einbau der überholten Vorderachse mal ausgemessen (von Verschraubung Schalthebel bis Aufnahme Dämpfer am Achskörper) und es ergibt sich eine Differenz von 10mm von der Linken zur rechten Seite(i. Fahrtr. Links ist näher dran)

Jetzt zur Frage: lässt sich das über die Spureinstellung richten? Oder ist die Differenz zu groß?

Danke schonmal und schönen Sonntag :)

Answer

Wie ist der vorher Gelaufen. 10mm ist schon einiges. Schwierig zu sagen was das für Auswirkungen hat. Das zu Richten ist auch ein schöner Aufwand.

Answer

Ok meint ihr, brutal gesagt, ich kann das mit nem LKW spanngurt gerade ziehen? Von Vorderachse bis Getriebeaufnahme

Answer

Hallo!
Ich habe auch einen 1302 aus 71,
mir würde mal beim TÜV gesagt wenn der Rahmenkopf durchgerostet ist, müsste der im ganzen ersetzt werden, es darf nicht durch Bleche einschweißen Repariert werden!
Da würde ich mich, an deiner Stelle noch mal erkundigen ob das so durch geht!

Answer

Direkt austauschen! An solchen Teilen keine kompromisse eingehen. 10 mm sind echt viel. Je genauer, desto besser ist hinterher die Strassenlage/ Spur

Answer

Wenn das eine 100%tige Sache werden soll. Kommpletten neuen Lenkkopf einschweißen. Ob das lohnt ist Ansichtssache. Wenn das ein Gute Suppstanz werden soll der einzige Weg. Es Gibt Käferspezialisten die können dir vielleicht noch einen Rat geben

Answer

Versuch das an den Halterungen ( 4 Schellen ) durch unterlegen auf ein geringeres Maß zu bekommen.

Ansonsten NEU.

Gibt im Netz sehr gute Anleitungen, auch zum richtigen Einbau. Mit Vermessungstechniker zum geraden Einbau.

Answer

Habe gestern mal schellen untergelegt bis es passt und muss insgesamt 4mm links oben und unten aufbauen dass alles gerade ist. Dann liegen die Achsbolzen nicht mehr wirklich in der Führung…
Dann wird ein komplett neuer Rahmenkopf sowieso die bessere Lösung sein.

Answer

Ich würde ein neues Teil besorgen. Ist wie beim Hausbau mit Keller, da zu fuschen macht im nachhinein nur Ärger und zieht massive Mehrkosten nach sich.

Answer

Das Unterblech vom Rahmenkopf darf ersetzt werden, laut Reparaturleitfaden.

Wenn du aber sagst, dass es schief und schlecht geschweißt ist, lass den Kopf komplett neu machen. Am besten von jemandem, der eine Richtbank hat. Dann wird alles komplett gerade und du hast lange Freude dran.
Ich hab meine Bodengruppe schlussendlich auch machen lassen.

Wo kommst du denn her?

Answer

Spätestens bei der Hauptuntersuchung fallen die schlechten Schweißnähte am tragenden Teil auf und du fängst von vorne an.

Mit Spanngurten würde ich dort auch nichts richten. Dann richtet der Käfer Dich später in der Kurve mit fliegender Vorderachse 😅

Answer

Ohje das ist zuviel.

Auf YouTube - VW Käfer Rahmenkopf einige Videos.

Schau da rein und mach die beste Lösung für deinen Fall.

Aus Erfahrung darf ich dir raten besser 10x Mal mehr messen als einmal zu wenig.

Du machst das schon.

Answer

Hallo du kannst ja mal auf you tube schauen nach garage 76 das ist ein mann , (ein lebendes blech ). Da kannst ja mal kontakt aufnehmen!

Answer

Rahmenkopf erneuern
10 mm mit Unterlegausgleich zum Achskörper sind Zuviel
Dazu muss das Gehäuse vom Bodenbech abgeschraubt werden
Teile und Messdaten gibt es .

Answer

Das Unterblech darf ersetzt werden... also bei Kurbellenkerachse... allerdings bei 1302/1303 bin ich mir nicht sicher... aber 10mm ist zuviel... Rahmenkopf ohne Rahmenlehre getauscht... das wird nix... mit grade ziehen macht man nur noch mehr Schaden... Rahmenkopf sofern noch heile neu ansetzen...
Habe noch einen originalen unverbastelten von VW...

Answer

1302 und 03 haben Federbeinvorderachse, ähnlich wie Golf
Die anderen Käfer haben Achskörper die in der verschweißten Vorderachsaufnahme der Bodengruppe gelagert sind

Answer

Welche Ausführung ist es denn jetzt?

Answer

Lt. Beschreibung ein 1200er.
Steht in den Fahrzeugdaten.

Answer

Ich bin ein Freund davon soviel blech zu retten wie möglich, aber dieses Blech sollte neu 🙋

Answer

Hast du inzwischen eine Lösung gefunden?
Würde mich freuen, vom Käferprojekt zu hören.

Answer

Meistens ist der Achskörper verbogen
Schonmal kontrolliert ??

Answer

Guter Einwand!

Answer

Vielen Dank für die ganzen Hilfestellungen!

Ich hab mich dazu entschieden den Rahmenkopf inkl Abdeckblech zu erneuern. Das hat jemand auf einer Richtbank gemacht,jetzt ist der Rahmenkopf schonmal gerade.

Wie einige geschrieben haben, ist die Achse auch schief. …vom einen Problem zum anderen -aber so ist das nunmal bei solchen Projekten

Das Rahmenkopf-Problem ist also gelöst, danke an alle die daran mitgewirkt haben!

Rahmenkopf/Achsaufnahme schief | VW

METZGER Lagerung, Achskörper (52032809)

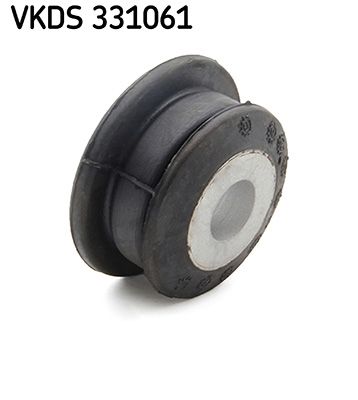

SKF Lagerung, Achsträger (VKDS 331061)
