[Frage] CarPlay Radio nachrüsten | VW GOLF VI

Question

VW GOLF VI (5K1): Hallo liebe Leute,
ich brauche bitte eure Hilfe

Das pinke Kabel (back) wo muss das angeschlossen werden.
An die Rückleuchte?
Danke

Answer

Rückfahrtkammera Stromversorgung also Rückfahrlicht

Answer

Damit Radio weis das Rückwärtsgang eingelegt ist

Answer

Das heißt muss ich bis an Rücklicht ein Kabel ziehen ?

Answer

Am Besten am Getriebeschalter für Rückfahrlichts, Bei mir hab ich sogar das signal im Sicherungskasten Innenraum abgegriffen. Allerdings ist es ein Ford Mondeo

Answer

Auf dem Foto schlecht zu sehen. Hast du einen CAN-Adapter? Dann könnte das R-Signal über CAN kommen und der Adapter schaltet auf das rosa Kabel 12V. Ich habe beim T6 eine Y-Verbindung gemacht vom Adapter zu Radio und R-Kamera. Musste nirgendwo abgreifen. Funktioniert.

Answer

Die beiden

Answer

Habe angeschlossen und gemessen ob 12V beim R-Gang anliegen.

Answer

Steht nichts dazu in der Beschreibung? Schließe doch provisorisch alles zusammen, Zündung an, R-Gang einlegen und schauen ob am rosa 12v kommen und/oder das Radio schon auf die R-Kamera umschaltet.

Answer

Ich weis jetzt nicht genau wo ich das rosa Kabel anschließen soll

Answer

Im Zweifel an die Rückfahrleuchten, wie oben schon geschrieben.

Answer

Ich hab bei meinem Auto die rückfahrkamera über Funk verbunden.. hinten vom rückfahrlicht den plus,vom Auto die Masse. Das Gegenstück hinters Radio mit zündungsplus. Wenn der Rückwärtsgang eingelegt wird, wird die Funkverbindung aktiv. Ein Draht Signal von der Kamera kommt an und das Radio zeigt was hinten los ist. Ist nicht sonderlich teuer und spart viel Arbeit
Gruß und schöne Weihnachten

Answer

Schaltet um nur kein Bild

Answer

..

Answer

Die R-Kamera braucht 12V und Masse. Das Radio braucht das Video Signal (gelber Cinch Stecker). Dann hast du auch Bild.

Answer

Von wo kann ich die abspeisen

Answer

Und das Pinke Kabel ?

Answer

Du kannst alle rosa Kabel und das rote von der R-Kamera miteinander verbinden.
Hast du ein Multimeter oder Prüflampe?

Answer

Multimeter vorhanden.

Answer

Umschalten tut es , nur kein Bild alles blau

Answer

Alles angeschlossen

Answer

Hast du auch 12V auf dem roten Kabel von der R-Kamera bei eingelegtem R-Gang?

Answer

Noch nicht gemessen

CarPlay Radio nachrüsten | VW GOLF VI

SWAG Stecker (30 93 7913)

SWAG Stecker (30 93 7914)

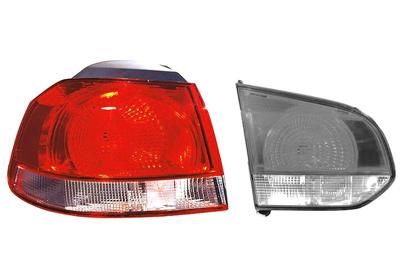

VAN WEZEL Heckleuchte (5863921)

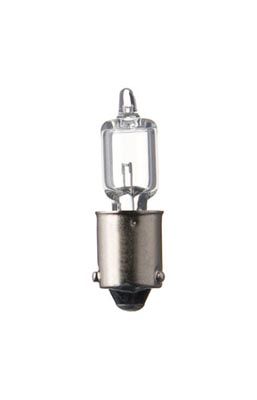

SPAHN GLÜHLAMPEN Glühlampe, Schlussleuchte (1269)
