[Frage] Verkabelung Jäger Anhängersteckdose | VW CALIFORNIA T5 Camper

Question

VW CALIFORNIA T5 Camper (7EC, 7EF, 7EG, 7HF): Hallo liebe Community,
leider sind wir am verzweifeln und wir wissen nicht, wie die Steckdose von einer Jäger Anhängerkupplung verkabelt wird.
Vielleicht hat ja jemand eine Lösung für uns.

Danke 🙏🏽

Answer

Hast du schon alle ankommenden Kabel durch gemessen?

So mit
Licht ein
Blinker Li/Re
Bremslicht
usw.

Answer

Hier der Schaltplan aus dem Internet. Einige Kabel von dem Plan gibt es bei uns gar nicht.

Answer

Wir haben kein Messgerät.

Answer

Geht auch mit ner Prüflampe

Answer

Wir haben uns jetzt eins bestellt.

Answer

Hallo!

Answer

Alles klar. Probieren wir aus.

Siehe unser Kabelbild - einige Kabel von dem Plan haben wir wieder nicht..

Answer

Sind auch nicht immer alle Leitungen vorhanden.
Ist aber grundsätzlich genormt. Bilder habt ihr ja bereits bekommen.

Answer

Siehe Anschlußplan

Answer

Ihr schafft das!

Answer

Das was mit den Farben passt anklemmen, und was über bleibt mit Prüflampe ermitteln, dann sollte das Funktionieren,
Evtl Sicherungen noch mal kontrollieren

Answer

Wie messe ich diese Kabel denn jetzt mit dem Multimeter durch? 😂 Bei YouTube finde ich alles nur nicht wie ich diese Kabelenden nachmesse.

Prüflampe haben wir nicht.

Answer

Danke. Ist das der Plan für die Jäger AHK für einen T5 Multivan BJ 2005? Der Plan ist nämlich anders, als den wir haben.

Answer

Jäger hat anscheinend einen eigenen Anschlussplan. Siehe Postings weiter oben.

Answer

Multimeter auf Spannungsmessung ca.20 V Gleichstrom , dann das Schwarze Kabel an Masse/Karrosserie, danach nacheinander/erstmal die gängigsten, Licht/Bremse/Blinker/Funktionen der Beleuchtung anschalten und mit dem Roten Kabel des Meßgerätes das Kabel zur Steckdose ermitteln, welches Spannung führt, das dann im zugehörigen Pin der Dose verschrauben,
damit dann auch kontrollieren ob Masse zur Steckdose kommt

Answer

Alles klar. Das Multimedia kommt heute Mittag. Bin sehr gespannt. 😃 Hauptsächlich machen wir den den Kram, weil das PDC nicht funktioniert - siehe meinen anderen Beitrag.

Hoffentlich funktioniert die Dose und das PDC nachdem ganzen Aufwand. 😅😅

Vielen lieben Dank für die Erklärung. 🙏🏽

Answer

Ansonsten noch mal melden

Answer

Machen wir! Geben später eine Rückmeldung, ob es geklappt hat.

Answer

PDC wird nur im Anhängerbetrieb abgeschaltet.
In der AH Dose sollte ein Microschalter beim anstecken der AH Stromversorgung die PDC abschalten.

Such den Microschalter in der Dose und die Kabel die da ran gehen, diese Kabel anschrauben ( eventuell musst du diese verbinden ) dann PDC testen.

Answer

Ja, genau. Die Dose hatte Grünspan und einige Kabel waren ab. Daher nun neue Dose neue Verkabelung und dann erneut schauen.

Answer

Habe ich schon zwei Mal gemacht so eine Kaka. :D
Einmal war links rechts blinken vertauscht aber schnell wieder behoben. Einmal haben wir die Sicherung rausgehauen. Ahhhrrrr. Multimeter habe ich am Start. Wenn ihr Hilfe braucht melden komme aus Köln. Aber das ist easy macht euch kein Kopf in der Ruhe liegt die Kraft.

Lg

Answer

Gleichspannung, nicht Strom. Gaaanz wichtig. Sonst zerstört man ggf. das Gerät.

Answer

UPDATE

Einige Funktionen und Kabel konnten wir messen.

Bremse, eine Nebelschlussleuchte etc. (Siehe Auflistung) fehlt.

Wir haben diese Stecker gefunden. Keine Ahnung wo die angesteckt werden müssen, oder ob die einfach so darum hängen. Einen passenden Stecker dafür haben wir nicht gefunden.

Weiter als vorher, aber nicht am Ende..

Jemand noch eine Idee?

Answer

Vergessen: Irgendeine Funktion fehlt noch auf dem Blattpapier. Wir haben ja noch 5 Kabel.

Answer

Scheinbar braucht ihr eine neue Dose mit 13 Polen ! Da schließt Ihr die Kabel nach Plan an. Dann gibt es Adapter für Anhänger als Übergang vom Fahrzeug 13 polig in Anhänger für 7 polig so ein Adapter gib’s im Netz oder bei ATU, Baumarkt bestimmt auch den ihr dann dazwischen steckt oder aber die Anschlüsse vom Anhänger anpasst.

Answer

Wir haben eine 13 polige Dose und nein es geht nur die von Jäger, da wir einen Mikroschalter brauchen. Diesen Mikroschalter haben die herkömmlichen Dosen vom Zubehörladen nicht.

Die Dose haben wir ja da. Einige Kabel sind ausgemessen und 5 Stück (siehe Bild) nicht.

Die Kabelfarben aus den herkömmlichen Schaltplänen passen null. Man muss schon mit den Schaltplänen von Jäger arbeiten und zusätzlich ausmessen.

Answer

Hey Peter, super lieb. Wir kommen allerdings aus Bayern. Fahren am 06.07. nach Köln, wenn wir bis dahin net weiter sind würden wir uns nochmal melden.

Siehe mein Update von gestern. Vielleicht hast du noch eine Idee?

Answer

Also ausmessen und laut Norm einpinnen.

Answer

Habt ihr PDC?

Answer

Haben wir schon gemacht. Allerdings nicht bei den 5 Kabeln, da diese keine Funktion zeigen im ausmessen.

Answer

Ja.

Answer

Heckklappe oder Flügeltüren ?

Answer

Allerdings ohne Funktion, daher machen wir gerade die Dose neu..

Answer

Ihr habt also den Einbausatz 749013 von e. Jaeger?

Answer

Das kann ich leider nicht beantworten, da wir nur die Dose erneuern und nicht den komplett Einbausatz. Den Aufwand wollen wir uns eigentlich nicht machen.

Answer

Ist aber ein Jäger Einbausatz. 👆🏼

Answer

So so 🤨, hatte mich nur gewundert, weil das Bild was Du vom Einbausatz gepostet hattest von einem Peugeot/ Opel oder so war. Aber egal welche Kabel da raushängen die Dose müsste belegt sein mit PIN 1 Blinker links PIN 2 Nebelschluß PIN 3 Masse PIN 4 Blinker rechts PIN 5 Rücklicht rechts Pin 6 Bremse PIN 7 Rückleuchte links PIN 8 Rückfahrleuchte Pin 9 Dauerplus Pin 10 zündungsplus Pin 11 Masse Pin 12 frei Pin 13 Masse für 9

Answer

🤷‍♂️

Answer

Welche Kontakte sind denn noch in der Dose frei?

Answer

UPDATE:

Es funktioniert nun alles bis auf das Bremslicht (das konnten wir auch leider bei keinem Kabel nachmessen) und der Blinker rechts (da hat das Kabel allerdings eine Funktion - Strom war messbar- nur am Testanhänger geht der Blinker nicht. Evtl. Der Blinker im Anhänger kaputt?!)

PDC‘s weiterhin ohne Funktion!

Hat noch jemand eine Idee?

Answer

UPDATE:

AHK und Dose ist wieder heil und geht komplett.

Vielen lieben Dank für eure Hilfe. 🙏🏽

Answer

Herzlichen glückwunsch. Was war jetzt das Problem gewesen?

Was macht ihr in Köln?
Leider bin ich nicht da. Amsterdam 😁

Answer

👏🏻

Verkabelung Jäger Anhängersteckdose | VW CALIFORNIA T5 Camper

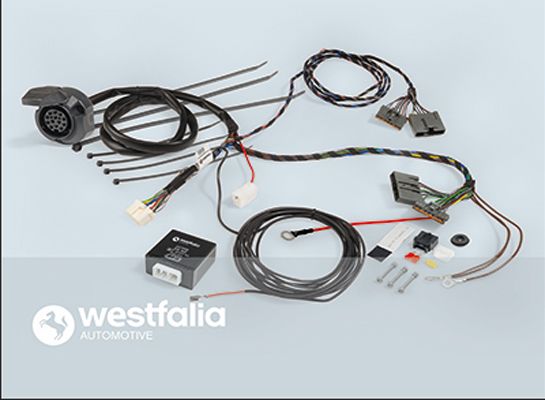

WESTFALIA Elektrosatz, Anhängevorrichtung (321454300113)
