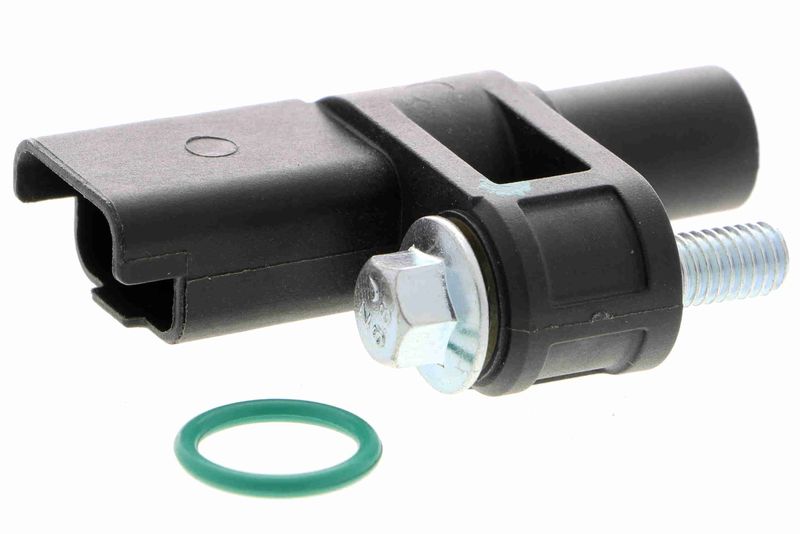

Pinbelegung/Spannung , Nockenwellensensor Peugeot 308 | PEUGEOT 308 SW II

Lade dir am besten die Carmina App runter ,mit Glück ist dein Auto dabei . Gibt's für Android und Apple

Carmin habe ich, da gibt's Schaltpläne, aber keine Details zu Sensoren.

Im Netz gibt es immer wieder Anbieter, bei deren Bauteile unter Merkmalen auch die Pinbelegungen dabeistehen. Ich persönlich habe aber das nur bei VW Teilen bisher gesehen, denke aber das es auch bei Bauteile anderen Anbieter stehen könnte.

Dann hast ja schon mal die pin Belegung. Spannung kannst mit einem Multimeter herausfinden

Die Pins habe ich natürlich längst gemessen. Und das Signal habe ich mit dem DSO auch aufgezeichnet. Bei diesem FZ. sind aber weder das Signal noch die Versorgungsspannung plausibel.

Spannung müsste bei Dreileitersensor 5volt eingang + /masse ,,ausgang Rechtecksignal 5volt mit DSO sein.

Ja genau. Da es drei Pins sind, müsste es ja ein Hallsensor sein. Und genau wie du sagst, ein Rechtecksignal. Ich habe gemessen am Stecker gegen Fahrzeugmasse (Stecker abgezogen, Zündung an). Pin 1 = 5,03V, Pin 2 =0,0x, Pin 3=12,4 V. Die Werte von Pin 1 und Piun 2 sind auch gegen Signalmasse gemessen genauso hoch. Das x bei Pin 2 steht da nur weil ichs nicht mehr im Kopf habe. Aber der mittlere Pin ist auf jeden Fall Signalmasse.

Hast du mal den Fehlerspeicher ausgelesen? Die 12V gehören da nicht hin. Oder fast du den Pin gegen Batterie + gemessen? Dann wäre es die Masse. Hast du mal ein Bild vom Signalverlauf?

Habe mich oben verschrieben sehe ich gerade. Ich habe also Pin 1 und auch Pin 3 gegen Masse und auch gegen Signalmasse Pin 2 (am Stecker) gemessen. Jeweils gleiche Werte. Das Signal an Pin 3 sieht so aus bei Leerlaufdrehzahl.
