Einparkhilfe ohne Funktion | RENAULT GRAND SCÉNIC II

Das STG der AHK muss im canbus registriert werden. Ist das Geschehen?

AHK Steuergerät defekt, oder eine Sicherung darin defekt

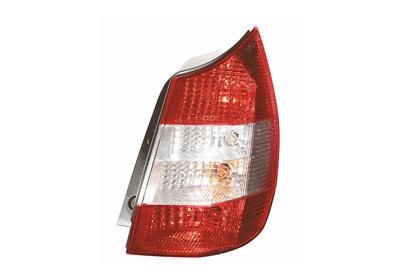

Ich Laube nicht das die AHK nen Steuergerät hat. Ist wohl ne bosal AK6 mit Fahrzeug spezifischen e Satz. Hab soweit nur nen Stecker am Rücklicht auf der linken Seite gefunden und den abgesteckt.

Update das Steuergerät muss nicht angelernt werden. (Laut bosal Anleitung) Jedoch blicke ich nicht was am PDC gemacht werden soll (siehe Bild) Anleitung: https://cdn.bosal.com/assets/Towbar%20data/manuals/550058.PDF

Muss es nicht, abklemmen, fertig. Ohne anlernen

Läßt sich schlecht erkennen, aber meist bekommt dieses Steuergerät, der Schwarze Kasten, Masse und Plus

Du trennst das Kabel des PDC durch sodass die Leitung durch die ahk gesteuert werden kann wenn der Hänger angesteckt ist. Du musst das richtige erwischen, sonst geht es nicht. Welche ist im Normalfall der Anleitung zu entnehmen. Auf Grund der Gefahr etwas falsch zu machen und Richtigkeit der Unterlagen gebe ich dir hierfür aus Gründen der Haftung keine Unterstützung.

Hab die Kabel aber leider sagt mir die Anleitung nicht welches. Außerdem scheint der Kabelbaum des PDC steuergerätes nicht verändert zu sein lediglich Masse war Mal durchtrennt ist aber wieder geflickt worden im Original Kabelstrang. Leider habe ich keine farbliche Kodierung des Steckers um die nicht Masse oder 12v Leitungen zu prüfen.

9 und 10 könnte passen. Aber ob die Anleitung wirklich passt…who knows.

Vergiss was ich gesagt habe.

Du brauchst den Schaltplan für dein Fahrzeug und die Anleitung zum Einbau der AHK. Du verfolgst die Leitungen und kontrollierst die Verkabelung und Anschluss bzw korrigierst das ganze. Das ganze wird entweder falsch angeklemmt, bzw die Dose Degen sein (mikroschalter) oder selbst das SG der PDC Defekt sein, Spannungsversorgung und Anschluss ist zu prüfen. Dein Tester muss nicht unbedingt in das PDC kommen. Kann nicht jeder Tester.

OK ist wohl doch nen original Steuergerät für die ahk

Für Renault produziert. Käuflich bei Jäger zu erwerben. War ein über Renault zu Erwerbender Satz.

OK für den finde ich leider keine Anleitung

Guck einfach bei Kupplung.de

Ich weis ja nicht, wer die Ahk eingebaut hat. Anhängererkennug gibt es über Can-Bus oder Schaltung in der Kupplungsdose. Bj 2004 denke ich, das bei dir das über die Dose läuft. Dazu muss das entsprechende Kabel getrennt werden, sodass das es dann über die Dose geschaltet wird, Wird das nicht getrennt, Piepst deine Pdc bei angehängten Anhänger dauerhaft. Ich glaube das diejenigen die die Ahk eingebaut haben damit nich klar kamen, und einfach die Sicherung für die Pdc gezogen haben, oder diese anders deaktiviert haben.

Dachte ich auch aber Stromversorgung und Masse vom PDC Steuergerät sind io .

Erkennung Anhänger gibt es bei Renault nicht über CAN, nicht mal ab Zulassung 2021. also nur über die Dose per Mikro-Kontakt

Sollte auch nur eine grundsätzliche und nicht Renault spezifische Info sein.

Dann befürchte ich fast, dass das Pdc Modul defekt ist, vielleicht wurde da beim Einbau der Ahk ein Kurzschluss verursacht.

Update ja scheint das Steuergerät zu sein zwischen Pin 2 und 6 sollen 316 Ohm sein und ich bekomme 370k Ohm. An den Schaltplan der Platine kommt man nicht Ran oder ?
