[Gelöst] Außentemperatur drei Striche & Lüftergebläse keine Funktion | FORD C-MAX

Question

FORD C-MAX (DM2): Hallo.

Temperatur Anzeige im Bordcomputer (Tachodisplay) zeigt
drei Striche - - -.
Hat der Außenfühler evtl. etwas mit der Gebläseansteuerung zu tun?

Gebläse Last-Relai im Motorraum überbrückt -- Gebläse funktioniert.
Gibt es eine Sicherung für den Steuerstromkreis?
Wo befinden sich Steckverbindungen zwischen Klimatronik und Relais?

Gestern bei minus 7 Grad nach Hause gefahren!

Suche Schaltpläne für Ford C- Max DM2 BJ 2009 Tdci 1.6 mit Klimatronik

Danke im Voraus an die Community!
Bitte alles anbieten!

Accepted Answer

Ich wollte die Sicherung für den Steuerstromkreis finden.
Bis ich herausgefunden habe, dass es unter dem Handschuhfach einen Sicherungskasten gibt, ist viel Zeit ins Land gegangen.
Nach Entfernen der Miniverkleidung habe ich auf zwei Stecker geschaut.
Der grüne Stecker war gelöst! Der schwarze Bügel müsste nur in dieselbe Position, wie die vom Stecker daneben gebracht werden (siehe Fotos).

Answer

Hallo,
Kabel/Steckverbindung zum Außenfühler kontrollieren,
mit einem Tester den Außentemperaturgeber auf Plausible Werte prüfen,

Answer

Wenn der Fühler im Außenspiegel sitzt hat er unten so einen  „Gnubbel“, dann die Kabel innerhalb der Türdurchführungen überprüfen, sollte er diesen nicht haben sitzt er unter dem Stossfänger bzw. dem Kühlergrill.

Answer

Steckverbindung am Steuermodul für Heizung / Lüftung überprüfen

Answer

Dein Aussenfühler hat sich wahrscheinlich mit Streusalz aufgelöst, (feuchte Stecker mit salzeintrag )

Answer

Leider habe ich keine Übersicht, wo ich die einzelnen Module finde. Wo kann das Steuermodul für Heizung / Lüftung sein?

Answer

Kabel zum bzw. am Gebläse Kasten verfolgen. Sitzt ähnlich wie ein Vorwiederstand eingeclippst dran müsste 5 poplig sein .

Answer

https://cardiagn.com/

Suche dort nach deinem Fahrzeug und prüfe den Inhalt auf Plausibilität.

Answer

Danke an Jeden einzelnen von Euch für die Tipps zu meinem Problem! Tolle Unterstützung 👍

Außentemperatur drei Striche & Lüftergebläse keine Funktion | FORD C-MAX

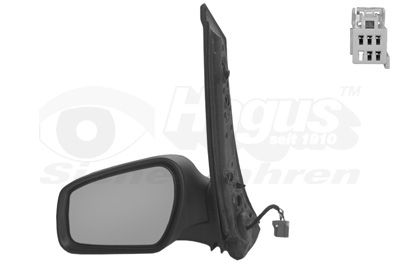

VAN WEZEL Außenspiegel (1862807)

MAHLE Widerstand, Innenraumgebläse (ABR 97 000P)

VAN WEZEL Wärmetauscher, Innenraumheizung (18006364)

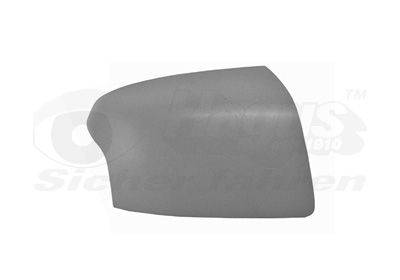

VAN WEZEL Abdeckung, Außenspiegel (1862846)
