[Aktiv] Defekte automatische Leuchtweitenregulierung | AUDI A4 B6

Question

AUDI A4 B6 (8E2): Guten Abend in die Runde,

ich habe bei dem A4 meiner Frau neue Xenon-Scheinwerfer verbaut, aber jetzt funktioniert die automatische Leuchtweitenregulierung nicht mehr. Diese hat zuvor jedoch einwandfrei funktioniert.

Der Fehlerspeicher zeigt an, dass beide Stellmotoren defekt sind. Kann das nach dem Austausch möglich sein?

Ich vermute, dass möglicherweise die Pinbelegung an den Stellmotoren in den neuen Scheinwerfern nicht korrekt ist.

Hat jemand schon Erfahrungen damit gemacht?

Liebe Grüße

Danke im Voraus

Answer

Sind denn die Stellmotoren wirklich verbaut? Manchmal muss man diese vom alten Scheinwerfer übernehmen.

Answer

Hi ja sind Verbaut habe die Scheinwerfer selber gewechselt und die Motoren aus den alten übernommen 😊 wie gesagt funktionierten sie vorher daher kann ich mir nicht vorstellen das jetzt auf einmal beide kaputt sein sollen leider sind die originalen Scheinwerfer schon entsorgt und kann somit nicht testen

Answer

Grundeinstellung der Scheinwerfer vorgenommen nach Tausch der Scheinwerfer?

Answer

Hallo das habe ich versucht macht er aber nicht habe sie nochmal auf 00060 codiert für A4 8e wenn ich in die Grundeinstellung gehe und den Punkt Grundstellung oder justieren auswähle zeigt er Fehler.

Answer

Welche Marke sind die neuen Scheinwerfer?

Answer

Habe mal ein Bild angehängt

Answer

Was genau steht in der Artikelbeschreibung?

Answer

Das steht da

Answer

Was nur komisch ist egal wo ich schaue auf verschiedenen Seiten es steht immer da ab BJ 10.2001. unserer ist aber 04.2001

Answer

Mögliche Ursachen:

- Steckverbindung auf Festensitz Kontrollieren und auf Beschädigung Prüfen Kabelbrüche, Oxidation, Grünspan, Korrosion etc Prüfen

- Spannungsversorgung messen an den Stellmotor

Answer

Warum überhaupt getauscht?

Answer

Waren blind wurde bemängelt und sollte zum nächsten TÜV gewechselt sein

Answer

Spannungsversorgung an den Motoren habe ich heut gemessen da zeigt er auf allen 4 Kabeln einen vert von 0.29 V was ja irgendwie nicht sein kann.

Answer

Ach so. Aber die Sicherung ist ganz?

Answer

Ja Sicherungen sind ganz habe sie heute sicherhaltshalber nochmal neu gemacht

Answer

Bei den Doc im Kanal gab es mal was ähnliches, da waren die neuen Scheinwerfer auch nicht einstellbar, lag da am Chinaprodukt. Intern waren da zwei Kabel vertauscht.
Ich denke das könnte bei dir auch sein, denn du steckst ja den Stecker hinten auch die Kappe.

Answer

Fzhätte hätte ist es leider zu spät, du hättest polieren sollen. Aber du hast ja auch schon entsorgt.

Answer

Ja das vermute ich auch ich habe aber leider nirgends ein Bild gefunden bzw die Pin Belegung von dem originalen Stecker um die eventuell umzupinnen

Answer

Wenn müsstest du die Kabel im Scheinwerfer ändern.
Ich würde dir empfehlen ein Boschdienst oder KFZ Elektrik spezifischen Betrieb zu suchen der dir das macht. Hier benötigst du dafür die Schsltpläne und Xenon ist leider hochvolt.

Answer

Hallo Marcel, führe bitte mal einen Batteriereset durch. Hierzu klemmst Du die Batterie mal für 30 Minuten ab. Dann klemmst Du beide Xenon Scheinwerfer ab und dann er die Batterie wieder an.
Jetzt klemmst Du erst einen Scheinwerfer an und testest die Funktion!
Wenn dieser arbeitet incl. Der LWR klemmst Du den anderen auch an.
Arbeitet der erste Scheinwerfer nicht beginnst Du mit dem anderen Scheinwerfer.

Hast Du einen Stromlaufplan passend zum Fahrzeug?

Answer

Also wo die kabel am Stecker rangehen hätte ich

Answer

Nein habe leider keinen Stromlaufplan zur Hand

Answer

Hallo Marcel, führe mal die Tests so durch wie ich es geschrieben habe. Vielleicht ist ein einzelner Scheinwerfer für das Problem verantwortlich.
Hast Du die Verkabelung beider Scheinwerfer mal miteinander verglichen?
Ich schaue morgen mal in meine Schaltpläne vom B6!
Habe ich es richtig gelesen! EZ 1 Halbjahr 2001?

Answer

Werde gleich die Batterie abklemmen und probieren ja er ist BJ 04.2001

Answer

Habe Grad ein Bild gefunden vom originalen dort ist angeordnet Pin leer Dan braun schwarz blau weiß bei mir ist anders dort ist Pin leer blau schwarz weiß braun

Answer

Aber meine Motoren sehen anders aus mit so rippen

Answer

Den Scheinwerfer einstecken wenn Licht schon an oder erst Stecker rauf und dann Licht Einschalten ?

Answer

Laut Schaltplan ist der Stecker falsch verpinnt.

Answer

So wäre richtig oder

Answer

Genau.

Answer

Hatt nichts gebracht

Answer

Also ich habe jetzt mal ein Stecker so umgepinnt wie auf dem Bild funktioniert trotzdem nicht und wir auch noch im Fehlerspeicher angezeigt ich muss morgen mal schauen an welchen Pins die Farben am Stecker ankommen vllt ist das ja auch falsch

Answer

Hallo Marcel, ich schaue heute im laufe des Tages in meine Schaltpläne, mache davon Screenshots und lade sie dann hoch!
Dann kannst Du es verglichen. Die Verkabelung des Fahrzeugs ist ja noch Werksmäßig oder?

Answer

Hallo Marcel, beim anklemmen nach dem Batteriereset war folgendes angedacht!
Du führst den Reset durch, beide Scheinwerfer klemmst Du ab! Dann die Batterie anklemmen, den ersten Scheinwerfer anklemmen und prüfen ob dieser Arbeitet! Wenn Du bei eingeschalteter Beleuchtung (Abblendlicht) die Zündung ausgeschaltest und wieder einschaltest sollten die Stellmotoren kurz angesteuert werden! Wenn das mit dem 1. nicht funktioniert machst Du das auch mit dem 2. Scheinwerfer.

Answer

Ja die Verkabelung am Auto ist alles noch original das ist sehr nett danke für die Hilfe

Answer

Hallo hast du auch mal in der beschreibung der sw geschaut ,da steht manchmal extra dabei ,nur für bsp valeo stellmotoren ,könnte sein das die motoren drehen ? Aber nicht im scheinwerfer den halter bewegt weil sie nicht passen ,eventuell zu kurz ,oder zu dünne kugelaufnahme !

Answer

Habe jetzt Durchgangsmessung gemacht wie auf dem Bild kommen auch die Kabel an dem Hauptstecker an also scheint alles richtig zu sein außer das wir braun und blau vertauschen mussten

Answer

Motoren drehen nicht das müsste ich hören wenn ich daneben stehe

Answer

Das geht aber nur einmal wenn das licht eingeschaltet wird ,stehst du da auch daneben ?

Answer

Ja ich steh daneben und Frau macht Licht an

Answer

Also Kumpel sagt Grad da ja braun und blau vertauscht war in den Scheinwerfern werden die wohl einen Kurzschluss haben ich versuche jetzt neue Stellmotoren zu besorgen und halte euch auf dem laufenden danke schön mal für eure tolle Hilfe

Answer

Marcel, hier im Anhang mal die Screenshots aus dem Schaltplan vom B6.

Zur Info! ICH HABE NOCH 2 gebrauchte STELLMOTOREN VON MEINEM B6!
ORIGINAL VON AUDI.

Answer

Vielen Dank haben die auch die selbe teilenummer da gibt es 2 verschiedene ich hab die 8e0941293 valeo Nummer 69940190 wenn ja wieviel würdest du gerne haben wollen

Answer

Hallo Marcel ,
VAG Nr.:8E0 941 293A Valeo steht auf den Gehäuse unterhalb der Anschlusspins.
Auf den Motorgehäuse ist aufgedruckt!
NMB-MAT  PL35L-024-VLAG  TB8803H  VALEP  P/N  89021125  Thailand

Vom Preis her denke ich an 25€uro/Stück, könntest Du damit leben?
Und dem zuzgl. Versand

Answer

Weiß nicht ob das passt bei mir steht kein A dahinter ist das Gehäuse auch geriffelt hab mal ein Bild angehangen von meinen

Answer

Hab Grad geschaut deiner müsste so aussehen oder ? Dann sind es die falschen

Answer

Hallo Marcel, ja genau so sehen die Stellmotoren aus!

Answer

Ja die passen wohl nicht da gibt es unterschiedliche aber trotzdem danke

Answer

Hallo Marcel kein Problem.

Answer

Und schon was neues rausgekommen?

Answer

Habe jetzt neue Motoren geht immer noch nicht scheinen wohl die falschen Scheinwerfer zu sein stehe noch in Kontakt mit dem Verkäufer

Answer

So habe jetzt die neuen Scheinwerfer drin und immer noch das selbe musste aber auch die alten Motoren nehmen da die neuen die ich gekauft habe einen größeren Kugelkopf haben und nicht rein passen obwohl selbe teilenummer habe mal Messwerte mit angehangen

Answer

Update die Motoren zucken wenn man versucht den Fehlerspeicher zu löschen man merkt es nur wenn man sie anfasst aber die Stange mit dem Kugelkopf bewegt sich nicht es zuckt nur irgendwas in den Motoren klemmen die fest oder ist da noch was falsch gepinnt (Motoren sind auch voll eingefahren also Stange ist komplett drin

Answer

Hallo Jörg würdest du auch erstmal nur ein Stellmotor zur Probe verkaufen laut Hersteller der neuen Scheinwerfer kommen die wohl da rein die du hast also die mit der Nummer 8e0 941 293 A

Answer

Hallo Marcel, ja das können wir gerne machen. Ich würde Dir dann natürlich beide Stellmotoren schicken. Dann kannst Du beide Scheinwerfer vervollständigen. Auch musst Du nicht warten bis ich dann den Zweiten bei Erfolg zu gesendet habe. Der Durchmesser des Kugelkopf ist 8mm das habe ich gerade mit dem Messschieber gemessen.
Kontaktiere mich mal unter:
schlicktown-paderborn@freenet.de
Dort klären wir alles weitere 👌

Answer

Also wir sind immer noch nicht weiter habe nochmal neue Scheinwerfer von der Firma bekommen da sie einen defekt vermutet haben aber Fehlanzeige die Leitungen wurden jetz ab Steuergerät bis Scheinwerfer Stecker und ab Scheinwerfer Stecker bis Stellmotoren nochmal geprüft alle Kabel sind da wo sie sein sollen.

Meine Frage die Scheinwerfer hatten bei Lieferung einen 12 Pin Adapter für das Vorschaltgerät dran diesen hab ich abgemacht weil meine Vorschaltgeräte nur 4 Pin haben spielt das eine Rolle? Die haben ja eigentlich nichts mit den Stellmotoren zu tun oder ?

Defekte automatische Leuchtweitenregulierung | AUDI A4 B6

BOSCH Elektroleitung (1 987 352 005)

FEBI BILSTEIN Stecker (171901)

HELLA Sicherung (8JS 711 687-007)

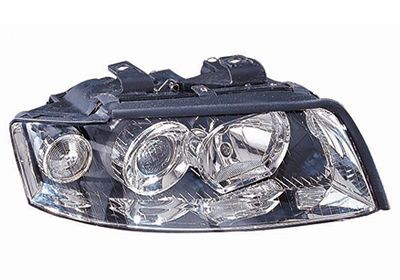

VAN WEZEL Hauptscheinwerfer (0325962)
