[Aktiv] Fensterheber defekt: Stromproblem beheben | RENAULT TWINGO II

Question

RENAULT TWINGO II (CN0_): Hallo zusammen,
ich bin an einem Twingo II 1.2 Turbo 100 PS Baujahr 2007 am verzweifeln. Er bekommt einfach keinen Strom auf die zwei Kabel vom Fensterhebermotor-Stecker. Der Stecker ist grün und weiß (siehe Foto). Da sollte Strom drauf kommen, sobald man den Schalter betätigt.

Leider war ich nach 4-5 verschiedenen Schalteraustauschen und 2-3 verschiedenen Modulen, die zwischen Stecker und Motor kommen, erfolglos.

Den Motor habe ich ausgebaut. Der Motor funktioniert trotzdem. Ich habe einen neuen geholt, aber es ist genau dasselbe.

Die Sicherungen sind ganz.
Die Beifahrerseite geht problemlos.
Alle Kabel sind abisoliert und geprüft, alles in Ordnung.
Auch der Stecker in Richtung Innenraum ist in Ordnung.
Auf dem dicken weißen Kabel (siehe Foto) ist Dauerstrom drauf.

Ich habe das Gefühl, dass es mit einem Relais zusammenhängt, aber ich wüsste nicht welches.

Laut Netz wird der Twingo aber nicht über ein Relais gesteuert.

Danke euch.

Answer

Hast wohl einen Kabelbruch zwischen Tür und A-Säule ?

Answer

Nein alles in ordnung

Answer

Hallo,
Fehlerspeicher mit geeigneten Tester auslesen, Stellglieddiagnose machen,
bis zum Schalter liegt Spannung an, Schalter mit Kabel gebrückt
Sicherungen mit Prüflampe kontrolliert, unter Last,
Masseverbindung okay
Bordnetzsteuergerät fehlerhaft

Answer

Der FH-Motor auf der Fahrerseite hat noch eine Elektronik die durch die Tasten gegen Masse angesteuert wird.

Die Beifahrerseite ist ein einfaches Motor, der durch umpolen gesteuert wird.
Auslesen brauchst du nicht probieren, das ist einfache Elektronik ohne Steuergerät.

Answer

Hallo Raho, ich denke das hier solltest Du mal die Carmin App im Play Store oder im App Store bei Apple prüfen ob dort die Stromlaufpläne passend zu Deinem Fahrzeug vorhanden sind. Das vereinfacht die Suche der Ursache deutlich. Leider enthält die App sehr viel (nervende) Werbung 😔
Es ist durchaus möglich das Renault noch eine Relais Steuerung verbaut hat und hier ein defekt vorliegt.

Answer

Hallo Raho, was ist das für ein Bauteil das Du in der Hand hältst mit dem Lenkrad im Hintergrund?

Answer

Ist das der Fensterheber Motor?
Sieht etwas mickrig aus

Answer

Nein keine Relais verbaut....
Am Schalter links Pin5 muss bei Zündung an Spannung anliegen.
Pin4 ist Klemme 31, also Masse.
Am Motor wird durch den Schalter Masse und Plus je nach Richtung angelegt....

Answer

Habe eben noch mal geschaut, falls du Automatikfunktion haben solltest, anderer Plan

Answer

K42 wäre das Scheibenheberrelais, Relaiskasten Innenraum, siehe Screenshot

Wenn das defekt sein sollte, oder nur nicht schaltet solltest du am Pin/Kabel rot am Stecker am Motor keine Spannung haben.....

Answer

In Zusammenhang stehende Sicherungen wären die Nr. 23 und 31 für die Fensterheber. Hier nicht nur die Sicherungen optisch kontrollieren, sondern auch messen bzw. prüfen, ob von hier auch die Spannungsversorgung innerhalb der Verkabelung konstant fortgeführt wird bzw. beim Messung zurückverfolgen und ggfls. künstliche Masse erzeugen.

Answer

Spannung ist drauf bzw dauerplus

Answer

Das ist das modul was zwischen dem motor gesteckt wird da kommt dann der stecker drauf der eigentlich sobald man am schalter betätigt strom weiter geben sollte
Ist auch alles getestet

Answer

Was hast du denn für einen ensterheber? Normal hoch+runter oder einen mit Automatikfunktion?
Da unterscheiden sich die Schaltpläne ja entscheidend....

Answer

Automatikfunktion

Answer

Ist das safe das dieser relai die funktion hat weil dan versuch ich den zu tauschen

Answer

Das relai ist in ordnung

Answer

Dauerstrom kommt ja auf dem
Stecker an nur er gibt es nicht an den 2 pins die zum moto gehen weiter

Answer

Der zweite Schaltplan ist dann der passende

Danach messen....

Bin zur Zeit im Urlaub. Kein Zugriff auf weitere Daten.
Aber du kannst Mal nach der App CARMIN STD suchen. Das gibt es auch Schaltpläne.....

Fensterheber defekt: Stromproblem beheben | RENAULT TWINGO II

METZGER Schalter, Fensterheber (0916581)

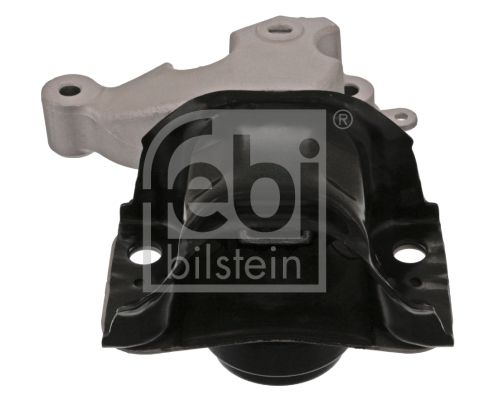

FEBI BILSTEIN Lagerung, Motor (47707)
