Mario Knigge27.10.21
Talk
0

Kabelfarben sind nicht identisch | FORD GALAXY III

Hallo zusammen, wir haben ein Oris AHK nachgerüstet und nun stehen wir vor dem Problem, dass wir die Kabelfarben von dem Elektrosatz der AHK von Oris WYR133913R-T/A nicht einbauen können. Da die Farben wie angegeben in der Bedienungsanleitung nicht mit den Farben des OBD Steckers übereinstimmen. An welche Kabelfarbe des OBD Steckers können wir die Leitung vom AHK Kabelbaum sonst anschließen? Danke im Voraus.
Kfz-Technik

FORD GALAXY III (CK)

Technische Daten
HELLA Leitungssatz (8KA 340 928-211) Thumbnail

HELLA Leitungssatz (8KA 340 928-211)

WESTFALIA Anhängevorrichtung (307498600001) Thumbnail

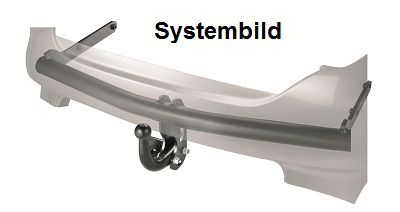

WESTFALIA Anhängevorrichtung (307498600001)

WESTFALIA Anhängevorrichtung (307496600001) Thumbnail

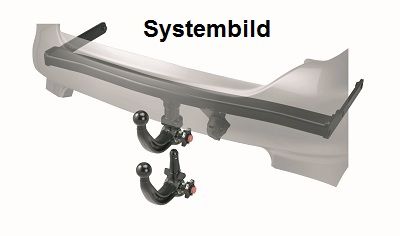

WESTFALIA Anhängevorrichtung (307496600001)

HELLA Leitungssatz (8KA 340 815-121) Thumbnail

HELLA Leitungssatz (8KA 340 815-121)

Mehr Produkte für GALAXY III (CK) Thumbnail

Mehr Produkte für GALAXY III (CK)

10 Antworten
Antworten
profile-picture
badge icon
Karl-Heinz Ortsiefer27.10.21
Mit einer prüflampe rausfinden was Blink Stopp und Rücklicht ist
3
Antworten
Profile Fallbackimage
badge icon
Thomas Wengler27.10.21
Karl-Heinz Ortsiefer: Mit einer prüflampe rausfinden was Blink Stopp und Rücklicht ist 27.10.21
Genau so!
0
Antworten
profile-picture
badge icon
Alexander Wolf27.10.21
Ihr habt schon gesehen das er da den OBD Stecker in der Hand hat? Es muss an den Datenbus angeschlossen werden. es sind die beiden Grünen Kabel
1
Antworten
profile-picture
badge icon
Alexander Wolf27.10.21
Alexander Wolf: Ihr habt schon gesehen das er da den OBD Stecker in der Hand hat? Es muss an den Datenbus angeschlossen werden. es sind die beiden Grünen Kabel 27.10.21
Welche Kabelfarben stehen den bei dir in der Anleitung? Ist der Kabelsatz richtig den ihr da habt?
1
Antworten
profile-picture
badge icon
Alexander Wolf27.10.21
Karl-Heinz Ortsiefer: Mit einer prüflampe rausfinden was Blink Stopp und Rücklicht ist 27.10.21
Du musst mir Mal zeigen wie man das bei dem OBD Anschluss herausfindet.
4
Antworten
profile-picture
badge icon
Martin Eikemper27.10.21
Habe da was gefunden, vielleicht hilft. BN: braun GY: grau BU: blau LBU: hellblau DBU: dunkelblau LGN: hellgrün DGN: dunkelgrün OC: ocker YE: gelb OG: orange GN: grün PU: purpur PK: rosa RD: rot BK: schwarz WH: weiss VT: violett
0
Antworten
profile-picture
badge icon
Alexander Pittrof27.10.21
Kann die App Carmin empfehlen da gibt's die Schaltpläne
0
Antworten
Profile Fallbackimage
badge icon
Helmut Ludolph28.10.21
Alexander Wolf: Du musst mir Mal zeigen wie man das bei dem OBD Anschluss herausfindet. 27.10.21
An der Diagnosebuchse hat nichts was verloren, wenn am AHK Baum ein Stecker dran ist sollte eine Buchse verbaut sein sollte der Selbe da reinpassen, bei der AHK müssste doch eine Anleitung dabei sein, wenn nicht dann mal googeln.
0
Antworten
Profile Fallbackimage
badge icon
Helmut Ludolph28.10.21
Hab im Netz was gefunden, im Kofferraum links hinter der Verkleidung ist eine CAN - Buchse verbaut, kann man den Kabelbaum von der AHK direckt anstecken, nur Masseleitungen müssen am Chassis angeschraubt werden.
0
Antworten
profile-picture
badge icon
Alexander Wolf28.10.21
Helmut Ludolph: An der Diagnosebuchse hat nichts was verloren, wenn am AHK Baum ein Stecker dran ist sollte eine Buchse verbaut sein sollte der Selbe da reinpassen, bei der AHK müssste doch eine Anleitung dabei sein, wenn nicht dann mal googeln. 28.10.21
Wenn die Anweisung das sagt, kannst du es ruhig machen. Den Stecker, den du meinst, haben nicht alle Fahrzeuge. Das ist ausstattungsabhängig
0
Antworten
